Kapsamlı, çift katmanlı devre kartı (PCB) tasarım uygulaması — macOS, Windows ve Web .
CaYa PCB Studio Kapsamlı, çift katmanlı devre kartı (PCB) tasarım uygulaması — macOS, Windows ve Web . Geliştirici: CaYaDev · cayadev.com Özellikler - PCB Editörü — tek/çift katman, pan/zoom, ızgara + yaslama, 45° iz çizimi, via ile katman geçişi, iz köşe noktası düzenleme, bakır alanlar (zone), undo/redo, kopyala/yapıştır - Şema Editörü — otomatik kutu sembolleri, ortogonal tel çizimi, net etiketleme; teller PCB netlerine otomatik senkronize edilir - 75+ hazır komponent gerçek ölçüleriyle: Arduino Uno/Nano/Pro Mini, ESP32/ESP8266, Raspberry Pi Pico, motor sürücüler (L298N, A4988, DRV8825, TB6612), pasifler, IC'ler, konnektörler, sensör modülleri - Footprint editörü — kendi ölçülerinizle komponent oluşturun, hazır komponentleri kopyalayıp düzenleyin, .cayalib olarak paylaşın - Pin/Net editörü — hazır kartların pinlerine tablo üzerinden kolayca GND/VCC/5V gibi netler atayın; pad adları ve netler yakınlaşınca kartın üstünde görünür - Otorouter — A tabanlı, çift katman + otomatik via, ayarlanabilir (çözünürlük, via cezası, iz genişliği, clearance) - DRC — boşluk ihlalleri, kısa devreler, eksik bağlantılar, kenar mesafesi; ihlale tıklayınca zoom - Otomatik hesaplar — IPC-2221 iz genişliği/akım, via akımı, iz direnci/gerilim düşümü, mikroşerit empedansı; seçili izin analizi canlı gösterilir - Dışa aktarma — Gerber RS-274X + Excellon (üretici), SVG (lazer kesim/toner transfer, ayna/negatif), G-code (CNC izolasyon frezeleme + delme + kesim), PNG, BOM, Pick&Place — katman katman veya toplu - TR / EN tam dil desteği Geliştirme Dağıtım derlemeleri macOS derlemesini Windows'tan almak macOS .dmg paketi Windows üzerinde üretilemez (Apple araç zinciri gerekir). Bu depo GitHub'a push'landığında hazır CI ile her iki platform da derlenir: 1. Depoyu GitHub'a push'layın 2. Sürüm etiketi atın: git tag v1.0.0 && git push origin v1.0.0 (veya Actions sekmesinden Masaüstü Derlemeleri iş akışını elle çalıştırın) 3. Actions çıktısından caya-pcb-studio-mac (.dmg) ve caya-pcb-studio-win...
Özellikler

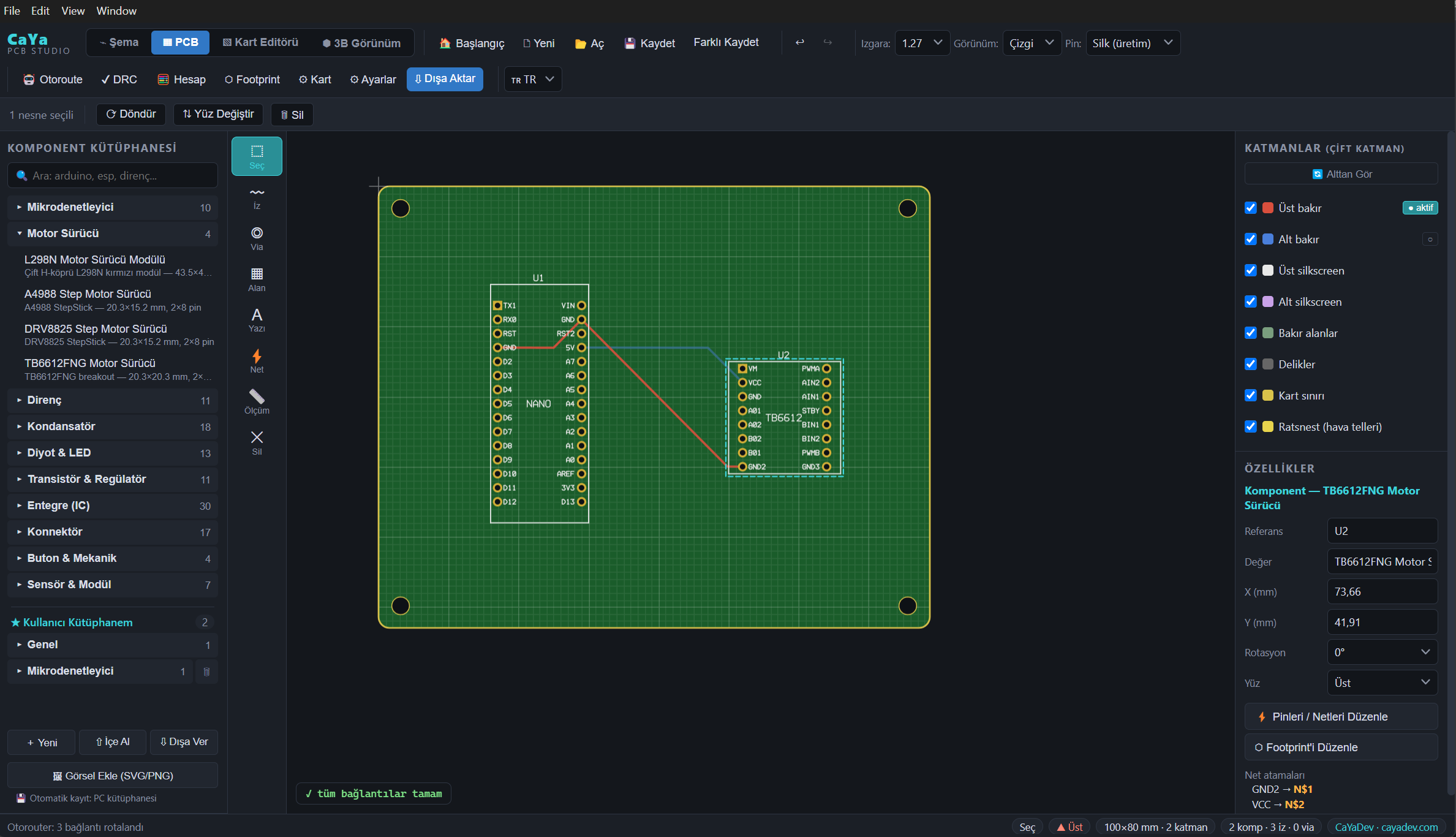

- PCB Editörü — tek/çift katman, pan/zoom, ızgara + yaslama, 45° iz çizimi, via ile katman geçişi, iz köşe noktası düzenleme, bakır alanlar (zone), undo/redo, kopyala/yapıştır
- Şema Editörü — otomatik kutu sembolleri, ortogonal tel çizimi, net etiketleme; teller PCB netlerine otomatik senkronize edilir
- 75+ hazır komponent gerçek ölçüleriyle: Arduino Uno/Nano/Pro Mini, ESP32/ESP8266, Raspberry Pi Pico, motor sürücüler (L298N, A4988, DRV8825, TB6612), pasifler, IC'ler, konnektörler, sensör modülleri
- Footprint editörü — kendi ölçülerinizle komponent oluşturun, hazır komponentleri kopyalayıp düzenleyin, .cayalib olarak paylaşın
- Pin/Net editörü — hazır kartların pinlerine tablo üzerinden kolayca GND/VCC/5V gibi netler atayın; pad adları ve netler yakınlaşınca kartın üstünde görünür
- Otorouter — A* tabanlı, çift katman + otomatik via, ayarlanabilir (çözünürlük, via cezası, iz genişliği, clearance)
- DRC — boşluk ihlalleri, kısa devreler, eksik bağlantılar, kenar mesafesi; ihlale tıklayınca zoom
- Otomatik hesaplar — IPC-2221 iz genişliği/akım, via akımı, iz direnci/gerilim düşümü, mikroşerit empedansı; seçili izin analizi canlı gösterilir
- Dışa aktarma — Gerber RS-274X + Excellon (üretici), SVG (lazer kesim/toner transfer, ayna/negatif), G-code (CNC izolasyon frezeleme + delme + kesim), PNG, BOM, Pick&Place — katman katman veya toplu
- TR / EN tam dil desteği
